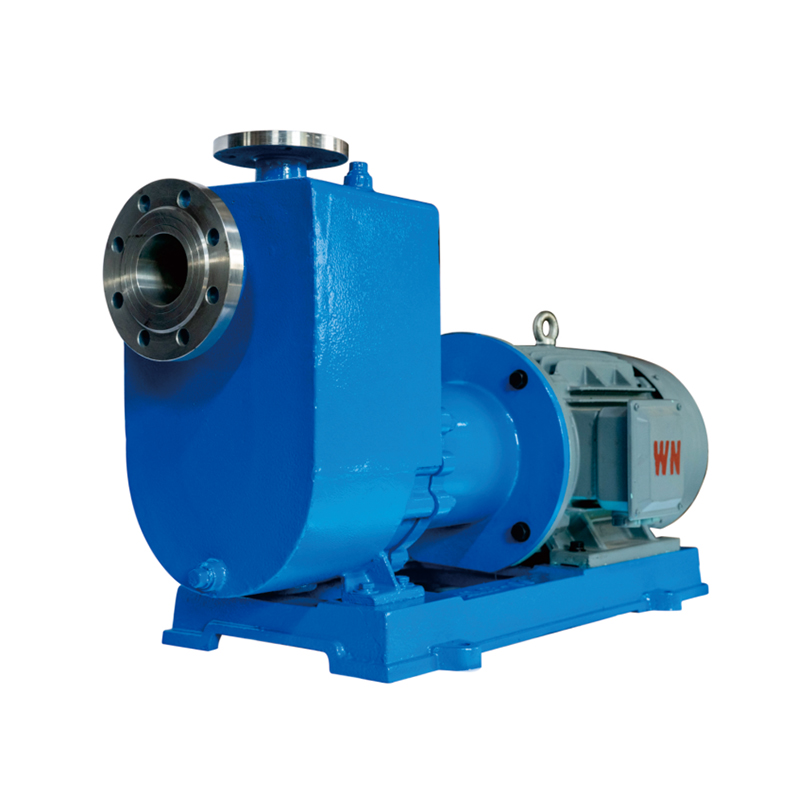

NMZ-Pompă magnetică cu autoamorsare din oțel inoxidabil

NMZ-Pompă magnetică cu autoamorsare din oțel inoxidabil

Pompa cu autoamorsare cu acționare magnetică din seria NMZ (denumită pompă cu autoamorsare magnetică NMZ) este un nou tip de pompă complet fără scurgeri, rezistentă la coroziune, dezvoltată de compania noastră pe baza cerințelor actuale ale utilizatorilor și ale pieței, combinând pompele cu antrenare magnetică existente pe piață. Este alcătuit în principal dintr-un motor, cuplaj magnetic și pompă centrifugă rezistentă la coroziune, care utilizează cuplajul magnetic pentru a transmite puterea fără scurgeri. Caracteristica cheie este că atunci când motorul antrenează oțelul magnetic exterior al dispozitivului de transmisie magnetică să se rotească, câmpul magnetic trece prin gol și manșon izolator, acționând asupra oțelului magnetic interior, determinând rotirea sincronă a arborelui pompei și a motorului, transmițând cuplul fără contact. La capătul de intrare de putere al arborelui pompei, deoarece lichidul este etanșat în manșonul izolator staționar fără etanșări dinamice, problemele comune de scurgere, cum ar fi funcționarea, aerisirea, scurgerea și scurgerea în industria petrochimică sunt evitate, realizând o funcționare completă fără scurgeri.

Fabricat conform standardelor API688 și HG/T2730, dimensiunea interfeței pompei este compatibilă cu înlocuirea modelelor de pompe ZX, ZW și alte pompe chimice autoamorsante, oferind compatibilitate bună, eficiență ridicată și vibrații reduse.

Folosește material cu magnet permanent din neodim fier bor pentru oțelurile magnetice interioare și exterioare, oferind eficiență magnetică ridicată și rezistență excelentă la temperatură ridicată.

Proiectat ca tip split conform cerințelor tehnice, cu opțiunea de a adăuga dispozitive de izolare pentru mediile cristaline.

Structura modulară este foarte ușor de dezasamblat și întreținut, reducând semnificativ expertiza tehnică necesară personalului de întreținere.

Poate fi echipat cu un dispozitiv de protecție împotriva funcționării uscate, la cererea utilizatorului, pentru a evita deteriorarea cauzată de funcționarea uscată.

Complet fără scurgeri, rezolvând temeinic problema de scurgere a pompelor sigilate și, de asemenea, cel mai bun înlocuitor pentru pompele ecranate.

Aplicatii:
Domenii aplicabile: Protecția mediului, petrol, industria chimică, alimente, biofarmaceutice, generare de energie, metalurgie, aerospațială și alte industrii, cum ar fi rafinării, fabrici de etilenă, fabrici de procesare a gazelor naturale, diverse fabrici chimice, fabrici farmaceutice, centrale nucleare, centrale nucleare etc.

Procese aplicabile: lichide curate, inflamabile, explozive, volatile, toxice, valoroase și alte situații în care nu sunt permise scurgeri, iar contaminarea de etanșare a mediului nu este acceptabilă.

Materiale:
Piesele de curgere ale pompei pot fi realizate din diverse materiale rezistente la coroziune precum 304, 304L, 302, 321, 316, 316L, 904, aliaj de titan, aliaje pe bază de nichel etc., în funcție de condițiile de lucru și cerințele utilizatorului. Pot fi furnizate modele și fabricație speciale în funcție de condiții specifice.

Obțineți o cotație
  • Descriere
  • Contactați-ne

Câmpuri de aplicație
Medicină biologică, petrochimie, minerit, metalurgie, imprimare și vopsire textile, electricitate, alimentație, fabricarea hârtiei, galvanizare, tratarea apelor uzate, tratarea gazelor de ardere, energie nouă, materiale noi și alte industrii.

Utilizarea pompei
Aplicabil pentru transportul substanțelor de curățare volatile inflamabile și explozive, otrăvitoare și nocive, valoroase și foarte corozive; Cum ar fi orice concentrație de acid și alcali, sare, solvent, oxidant puternic etc.

Instrucțiuni de proiectare
NMZ (pompa magnetică cu autoamorsare) și NMZLEW (pompă cu autoamorsare magnetică cu două izolații termice) sunt noi pompe magnetice cu autoamorsare, fără scurgeri, dezvoltate de compania noastră pe baza pompei magnetice NMQ. Această serie de pompe cu autoamorsare este aceeași cu părțile comune ale pompelor magnetice NMQ.
Corpul pompei este compus dintr-o cameră de aspirare a lichidului, o cameră de stocare a lichidului, o volută, o gaură de reflux, o cameră de separare gaz-lichid și altele asemenea. Această pompă trebuie doar pornită pentru prima dată și poate fi pornită direct atunci când este utilizată ulterior. Este potrivit pentru ocazii speciale, cum ar fi poluarea puternică și lichidele prețioase. În ultimii ani, a fost utilizat pe scară largă în pompele de descărcare, care pot preveni măcinarea uscată și golirea și este un produs ideal pentru descărcarea pompelor în zonele rezervoarelor.

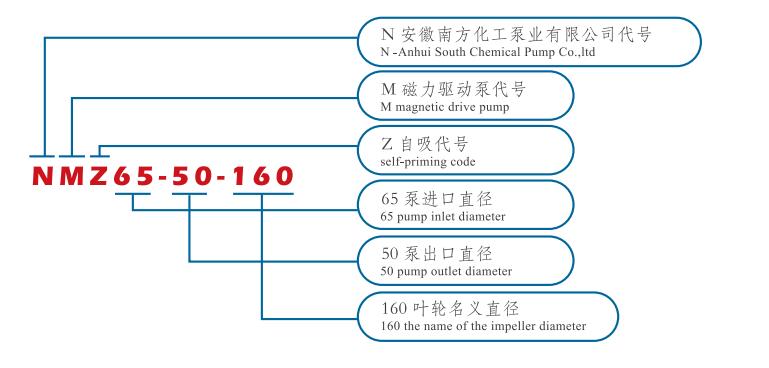

Model nr Capacitatea debitului (m 3 /h) Capul pompei (m) NPSH r Eficiență (%) Puterea puțului de apă Puterea motorului Viteza de rotatie Diametru (mm)
Intrare priza
32-20-125 3.2 20 2 16 1.09 1.5 2900 32 20
32-20-160 3.2 32 2 15 1.86 2.2 2900 32 20
32-32-200 3.2 50 2 12 3.63 5.5 2900 32 32
40-25-125 6.3 20 2 20 1.72 2.2 2900 40 25
40-25-160 6.3 32 2 23 2.39 3 2900 40 25
40-25-200 6.3 50 2 18 4.77 5.5 2900 40 25
40-32-250 6.3 80 2 13 10.56 15 2900 40 32
50-32-125 12.5 20 2 27 2.52 3 2900 50 32
50-32-160 12.5 32 2 28 3.89 4 2900 50 32
50-32-200 12.5 50 2 30 5.68 7.5 2900 50 32
50-32-250 12.5 80 2 21 12.98 18.5 2900 50 32
65-50-125 25 20 2 41 3.32 4 2900 65 50
65-50-160 25 32 2 36 6.06 7.5 2900 65 50
65-40-200 25 50 2 32 10.64 15 2900 65 40
65-40-250 25 80 2 24 22.71 30 2900 65 40
65-40-315 25 125 2.4 26 32.75 45 2900 65 40
80-65-125 50 20 2.4 56 4.87 5.5 2900 80 65
80-65-160 50 32 2.4 44 9.91 15 2900 80 65
80-50-200 50 50 2.4 44 15.48 18.5 2900 80 50
80-50-250 50 80 2.4 38 28.68 37 2900 80 50
80-50-315 50 125 2.4 40 42.57 55 2900 80 50
100-80-125 100 20 3.2 48 11.35 15 2900 100 80
100-80-160 100 32 3.2 47 18.55 22 2900 100 80
100-65-200 100 50 3.2 47 28.99 37 2900 100 65
100-65-250 100 80 3.2 51 42.74 55 2900 100 65
100-65-315 100 125 3.2 34 100.18 110 2900 100 65
125-125-125 140 20 4.5 38 20.08 22 2900 125 125
125-80-160 160 32 4.5 43 32.44 37 2900 125 80
125-100-200 200 50 4.5 59 46.18 55 2900 125 100
125-100-250 200 80 4.5 41 106.33 110 2900 125 100
150-125-250 200 20 2.8 51 21.37 22 1450 150 125
150-125-315 200 32 2.8 57 30.59 37 1450 150 125
150-125-400 200 50 2.8 56 48.66 55 1450 150 125
200-150-250 400 20 3.2 68 32.06 37 1450 200 150
200-150-315 400 32 3.5 66 52.84 75 1450 200 150
200-150-400 400 50 3.8 52 104.8 110 1450 200 150
250-200-400 600 50 4 47 173.92 185 1450 250 200

Conditii de munca

Calibru 20 - 300 mm
Temperatura de functionare - 120℃ - 320℃
Domeniul debitului 3m³/h - 800m³/h
Gama capului 12,5m - 130m
Gama de materiale 304, 304L, 316L, 2205/904L, TA2, Hc276
Standard de proiectare HG/T2730, SH/T3148, API685
