NMQGD-Pompă magnetică din oțel inoxidabil de înaltă temperatură

Acasă / Produse / Pompe cu antrenare magnetică / NMQGD-Pompă magnetică din oțel inoxidabil de înaltă temperatură

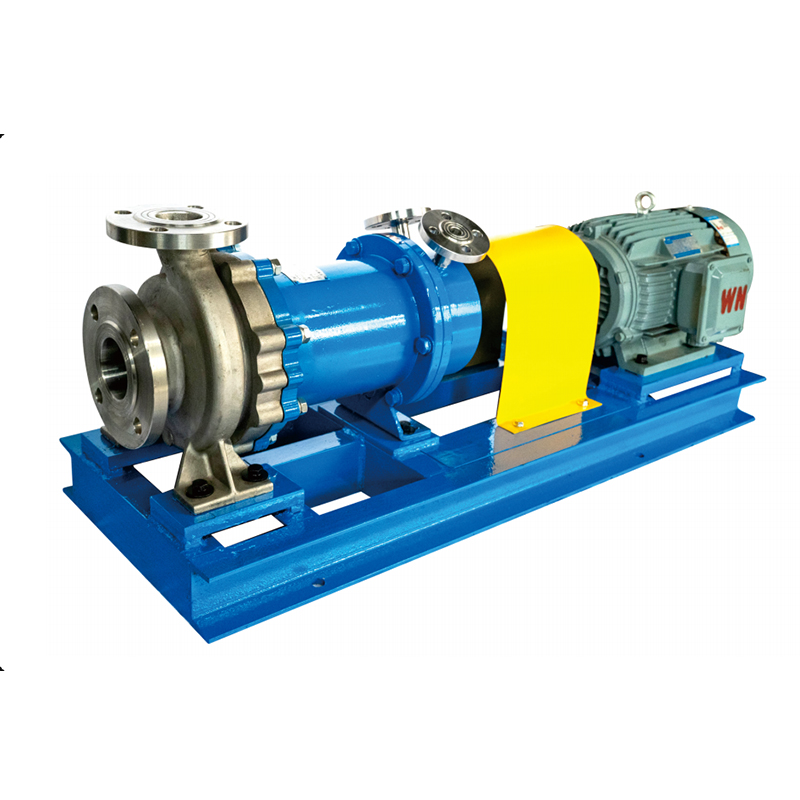

NMQGD-Pompă magnetică din oțel inoxidabil de înaltă temperatură

NMQGD-Pompă magnetică din oțel inoxidabil de înaltă temperatură

Pompa magnetică din seria NMQ-G (denumită pompă magnetică NMQ-G) este un produs de pompă magnetică de înaltă temperatură și presiune, dezvoltat de compania noastră pentru industria chimică grea. Această serie de pompe magnetice utilizează magneți rezistenți la temperaturi înalte care nu se vor demagnetiza niciodată sub 350°C. Perechea de frecare folosește tehnologia de compensare a temperaturii, rezolvând eficient problema deteriorării cauzate de dilatarea și contracția termică a componentelor pompei. În plus, perechile de frecare pot fi echipate cu diferite materiale în funcție de condițiile de funcționare. Manșonul de izolare folosește tehnologie avansată în formă de arc, făcându-l de 1,2 ori mai rezistent la presiune decât manșoanele de izolare tradiționale. Diferitele configurații ale cutiei de rulmenți asigură funcționarea în siguranță în diferite condiții și temperaturi, iar structura modulară facilitează întreținerea mai ușoară pentru utilizatori.

Proiectate conform standardelor ISO2858 și HG/T2730, dimensiunile interfeței pompei sunt compatibile cu înlocuirea altor pompe chimice precum IH și CZ, oferind o bună interschimbabilitate, eficiență ridicată și vibrații scăzute.

Magneții interiori și exteriori sunt fabricați din materiale magnetice permanente de samariu-cobalt, oferind eficiență magnetică ridicată și rezistență puternică la temperaturi înalte.

Structura modulară este ușor de dezasamblat și întreținut, reducând semnificativ cerințele tehnice pentru personalul de întreținere.

Dispozitivele de protecție împotriva funcționării în uscat pot fi configurate în funcție de cerințele utilizatorului pentru a preveni deteriorarea cauzată de funcționarea în uscat.

Pompa funcționează cu o prevenire absolută a scurgerilor, rezolvând temeinic problemele de scurgere comune cu pompele etanșate, făcând-o cea mai bună alternativă la pompele ecranate.

Aplicatii:
Domenii aplicabile: Protecția mediului, petrochimie, alimente, biofarmaceutice, generare de energie, metalurgie minieră, imprimare și vopsire textile, aerospațială și alte industrii, cum ar fi rafinării, fabrici de etilenă, fabrici de procesare a gazelor naturale, diverse fabrici chimice, fabrici farmaceutice, centrale nucleare, centrale nucleare etc.

Procese aplicabile: lichide curate, inflamabile, explozive, volatile, toxice, de temperatură înaltă, de înaltă presiune, lichide prețioase și alte medii care necesită prevenirea scurgerilor, unde contaminarea mediului cu etanșări nu este permisă.

Materiale: Componentele de curgere ale pompei pot fi realizate din diverse materiale rezistente la coroziune, în funcție de condițiile de funcționare și cerințele utilizatorului, cum ar fi 304, 304L, 302, 321, 316, 316L, 904, aliaje de titan, Hastelloy, aliaje pe bază de nichel etc. Pentru nevoi speciale, pot fi realizate modele de operare specifice.

Obțineți o cotație
  • Descriere
  • Contactați-ne

Câmpuri de aplicație
Medicină biologică, petrochimie, minerit, metalurgie, imprimare și vopsire textile, electricitate, alimentație, fabricarea hârtiei, galvanizare, tratare a apelor uzate, coș
tratarea gazelor, energie nouă, materiale noi și alte industrii.

Utilizarea pompei
Aplicabil pentru transportul substanțelor de curățare volatile inflamabile și explozive, otrăvitoare și nocive, valoroase și foarte corozive; Cum ar fi orice concentrație de acid și alcali, sare, solvent, oxidant puternic etc.

Instrucțiuni de proiectare

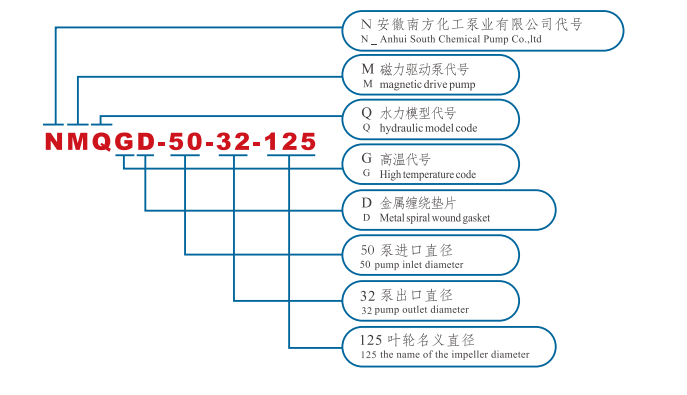

Pompă magnetică din oțel inoxidabil de înaltă temperatură, NMQG pentru rezistență la temperatură sub 200 C, NMQGD pentru rezistență la temperatură între 200 C și 320 C, este un nou tip de pompă rezistentă la coroziune, fără scurgeri, la temperatură înaltă, dezvoltată de compania noastră în funcție de cererea curentă a utilizatorului și a pieței, combinată cu pompa magnetică existentă pe piață. Designul structural unic al NMQGD previne defectarea componentelor din cauza expansiunii termice la temperaturi ridicate.

Model nr Capacitate debit (m³/h) Capul pompei (m) NPSH r Eficiență (%) Puterea puțului de apă (kW) Puterea motorului (kW) Viteza de rotatie (r/min) Diametru (mm)
Intrare Priză
32-20-125 3.2 20 2 16 1.09 1.5 2900 32 20
32-20-160 3.2 32 2 15 1.86 2.2 2900 32 20
32-32-200 3.2 50 2 12 3.63 5.5 2900 32 32
40-25-125 6.3 20 2 20 1.72 2.2 2900 40 25
40-25-160 6.3 32 2 23 2.39 3 2900 40 25
40-25-200 6.3 50 2 18 4.77 5.5 2900 40 25
40-32-250 6.3 80 2 13 10.56 15 2900 40 32
50-32-125 12.5 20 2 27 2.52 3 2900 50 32
50-32-160 12.5 32 2 28 3.89 4 2900 50 32
50-32-200 12.5 50 2 30 5.68 7.5 2900 50 32
50-32-250 12.5 80 2 21 12.98 18.5 2900 50 32
65-50-125 25 20 2 41 3.32 4 2900 65 50
65-50-160 25 32 2 36 6.06 7.5 2900 65 50
65-40-200 25 50 2 32 10.64 15 2900 65 40
65-40-250 25 80 2 24 22.71 30 2900 65 40
65-40-315 25 125 2.4 26 32.75 45 2900 65 40
80-65-125 50 20 2.4 56 4.87 5.5 2900 80 65
80-65-160 50 32 2.4 44 9.91 15 2900 80 65
80-50-200 50 50 2.4 44 15.48 18.5 2900 80 50
80-50-250 50 80 2.4 38 28.68 37 2900 80 50
80-50-315 50 125 2.4 40 42.57 55 2900 80 50
100-80-125 100 20 3.2 48 11.35 15 2900 100 80
100-80-160 100 32 3.2 47 18.55 22 2900 100 80
100-65-200 100 50 3.2 47 28.99 37 2900 100 65
100-65-250 100 80 3.2 51 42.74 55 2900 100 65
100-65-315 100 125 3.2 34 100.18 110 2900 100 65
125-125-125 140 20 4.5 38 20.08 22 2900 125 125
125-80-160 160 32 4.5 43 32.44 37 2900 125 80
125-100-200 200 50 4.5 59 46.18 55 2900 125 100
125-100-250 200 80 4.5 41 106.33 110 2900 125 100
150-125-250 200 20 2.8 51 21.97 22 1450 150 125
150-125-315 200 32 2.8 57 30.59 37 1450 150 125
150-125-400 200 50 2.8 56 48.86 55 1450 150 125
200-150-250 400 20 3.2 66 32.06 37 1450 200 150
200-150-315 400 32 3.5 66 52.84 75 1450 200 150
200-150-400 400 50 3.8 52 104.8 110 1450 200 150
250-200-400 600 50 4 47 173.92 185 1450 250 200

Conditii de munca

Calibru 20 - 300 mm
Temperatura de functionare - 120℃ - 320℃
Domeniul debitului 3m³/h - 800m³/h
Gama capului 12,5m - 130m
Gama de materiale 304, 304L, 316L, 2205/904L, TA2, Hc276
Standard de proiectare HG/T2730, SH/T3148, API685
