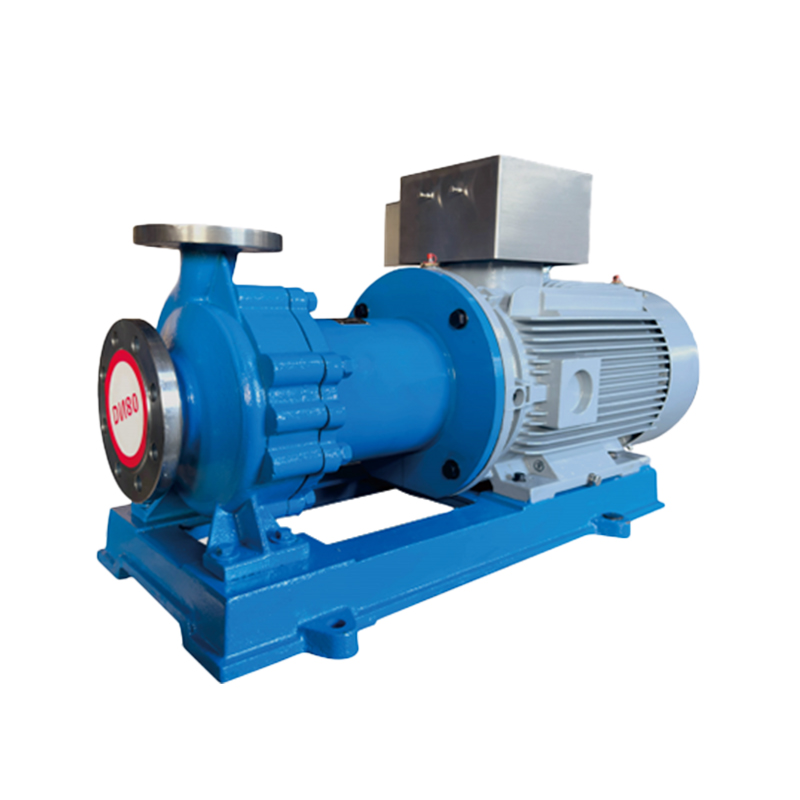

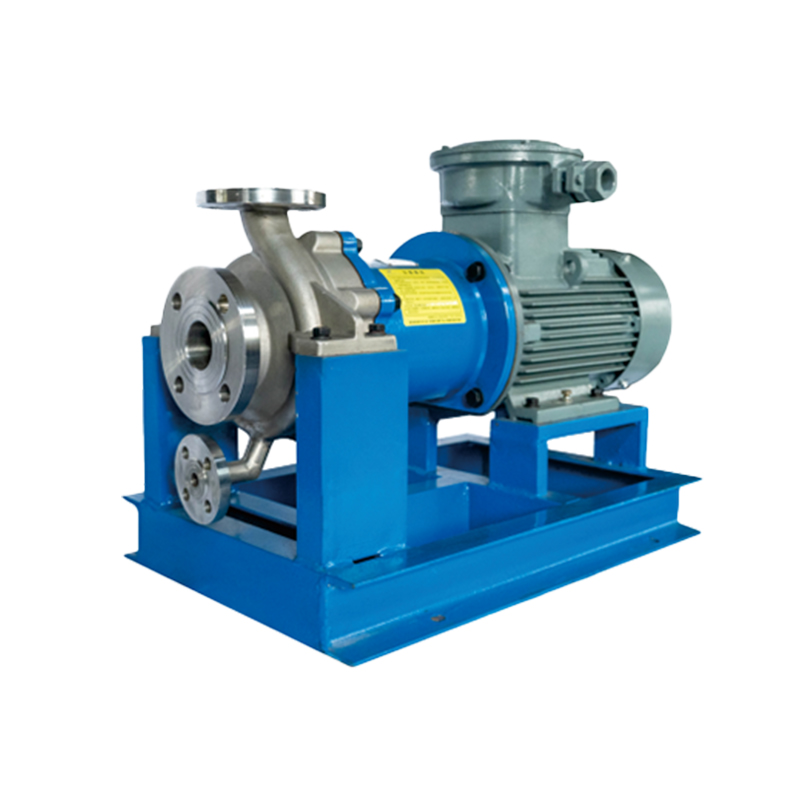

NMQ-Pompă magnetică din oțel inoxidabil cuplat direct

NMQ-Pompă magnetică din oțel inoxidabil cuplat direct

Pompa centrifugă cu acționare magnetică din seria NMQ (denumită pompă magnetică NMQ) este un nou tip de pompă complet rezistentă la scurgeri și rezistentă la coroziune dezvoltată de compania noastră pe baza cerințelor actuale ale utilizatorilor și ale pieței, bazându-se pe pompele magnetice existente pe piață. Acesta constă în principal dintr-un motor, cuplaj magnetic și pompă centrifugă rezistentă la coroziune, cu putere transmisă prin cuplajul magnetic, asigurând nicio scurgere. Caracteristica cheie este că atunci când motorul antrenează oțelul magnetic extern al unității de antrenare magnetică să se rotească, câmpul magnetic trece prin gol și manșon de izolare, acționând asupra oțelului magnetic intern, determinând rotirea sincronă a arborelui pompei cu motorul, transferând cuplul fără contact. La capătul de intrare de putere al arborelui pompei, lichidul este etanșat în manșonul de izolare staționar, eliminând nevoia de etanșări dinamice, prevenind astfel problemele comune de scurgere în industria petrochimică și obținând prevenirea completă a scurgerilor.

Proiectate conform standardelor ISO2858 și HG/T2730, dimensiunile interfeței pompei sunt compatibile cu înlocuirea pompelor chimice precum IH și CZ, oferind o bună interschimbabilitate, eficiență ridicată și vibrații reduse.

Magneții interiori și exteriori sunt fabricați din neodim fier bor sau samariu cobalt materiale magnetice permanente, oferind eficiență magnetică ridicată și rezistență puternică la temperaturi înalte.

Pompa poate fi proiectată atât în ​​configurație cu cuplare directă, cât și în configurație split conform cerințelor tehnice, cu dispozitive de izolare disponibile pentru mediile de cristalizare.

Structura modulară este ușor de dezasamblat și întreținut, reducând semnificativ cerințele profesionale pentru personalul de întreținere.

Dispozitivele de protecție împotriva funcționării în uscat pot fi configurate în funcție de cerințele utilizatorului pentru a preveni deteriorarea cauzată de funcționarea în uscat.

Pompa funcționează cu o prevenire absolută a scurgerilor, rezolvând temeinic problemele de scurgere comune cu pompele etanșate, făcând-o cea mai bună alternativă la pompele ecranate.

Aplicatii:
Domenii aplicabile: Protecția mediului, petrochimie, alimente, biofarmaceutice, generare de energie, metalurgie, aerospațială și alte industrii, cum ar fi rafinării, fabrici de etilenă, fabrici de procesare a gazelor naturale, diverse fabrici chimice, fabrici farmaceutice, centrale nucleare de combustibil, centrale nucleare etc.

Procese aplicabile: lichide curate, inflamabile, explozive, volatile, toxice, prețioase și alte medii care necesită prevenirea scurgerilor, unde nu este permisă contaminarea mediului cu etanșări.

Materiale: Componentele de curgere ale pompei pot fi realizate din diverse materiale rezistente la coroziune, în funcție de condițiile de funcționare și cerințele utilizatorului, cum ar fi 304, 304L, 302, 321, 316, 316L, 904, aliaje de titan, aliaje pe bază de nichel etc. Pentru nevoi speciale, se pot realiza modele personalizate în funcție de condițiile de operare specifice.

Obțineți o cotație
  • Descriere
  • Contactați-ne

Câmpuri de aplicație
Medicină biologică, petrochimie, minerit, metalurgie, imprimare și vopsire textile, electricitate, alimentație, fabricarea hârtiei, galvanizare, tratare a apelor uzate, coș
tratarea gazelor, energie nouă, materiale noi și alte industrii.

Utilizarea pompei
Aplicabil pentru transportul de substanțe volatile inflamabile și explozive, otrăvitoare și dăunătoare, valoroase și extrem de importante. mediu de curățare coroziv; Cum ar fi orice concentrație de acid și alcali, sare, solvent, oxidant puternic etc.

Instrucțiuni de proiectare
Pompa magnetică din oțel inoxidabil din seria NMQ este un nou tip de pompă magnetică de înaltă eficiență îmbunătățită față de pompa magnetică standard din metal COB. The
Se adoptă circuitul magnetic combinat de tragere-împingere, lider internațional, iar designul este optimizat. Cuplul magnetic este crescut cu 15% sub același
dimensiune. Manșonul de izolare poate fi realizat din HC276, TA2 și alte materiale, ceea ce reduce foarte mult pierderile cauzate de curenții turbionari magnetici. Excelentul
modelul hidraulic îmbunătățește eficiența întregii mașini cu 3-8 puncte procentuale. Este susținut de rulmenți cu alunecare dublă și funcționează fără probleme. Când
temperatura este sub 100 "C, materialul magnetic Nd-Fe-B cu cel mai mare produs de energie magnetică și materialul magnetic samariu-cobalt cu
sunt selectate rezistența la temperatură înaltă de 100 C -320 C. Produsul are compatibilitate ridicată, standardizare și universalitate.

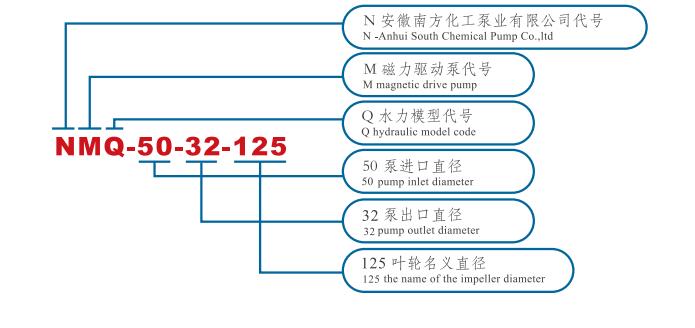

Model nr Capacitatea debitului (m³/h) Capul pompei (m) NPSH r (m) Eficiență (%) Puterea arborelui (kW) Puterea motorului (kW) Viteza de rotatie (r/min) Diametru (mm)
Intrare priza
32-20-125 3.2 20 2 16 1.09 1.5 2900 32 20
32-20-160 3.2 32 2 15 1.86 2.2 2900 32 20
32-32-200 3.2 50 2 12 3.63 5.5 2900 32 32
40-25-125 6.3 20 2 20 1.72 2.2 2900 40 25
40-25-160 6.3 32 2 23 2.39 3 2900 40 25
40-25-200 6.3 50 2 18 4.77 5.5 2900 40 25
40-32-250 6.3 80 2 13 10.56 15 2900 40 32
50-32-125 12.5 20 2 27 2.52 3 2900 50 32
50-32-160 12.5 32 2 28 3.89 4 2900 50 32
50-32-200 12.5 50 2 30 5.68 7.5 2900 50 32
50-32-250 12.5 80 2 21 12.98 18.5 2900 50 32
65-50-125 25 20 2 41 3.32 4 2900 65 50
65-50-160 25 32 2 36 6.06 7.5 2900 65 50
65-40-200 25 50 2 32 10.64 15 2900 65 40
65-40-250 25 80 2 24 22.71 30 2900 65 40
65-40-315 25 125 2.4 26 32.75 45 2900 65 40
80-65-125 50 20 2.4 56 4.87 5.5 2900 80 65
80-65-160 50 32 2.4 44 9.91 15 2900 80 65
80-50-200 50 50 2.4 44 15.48 18.5 2900 80 50

Model nr Capacitate debit (m³/h) Capul pompei (m) NPSHr (m) Eficiență (%) Puterea puțului de apă (kW) Puterea motorului (kW) Viteza de rotatie (r/min) Diametru (mm)
Intrare Priză
80-50-250 50 80 2.4 38 28.68 37 2900 80 50
80-50-315 50 125 2.4 40 42.57 55 2900 80 50
100-80-125 100 20 3.2 48 11.35 15 2900 100 80
100-80-160 100 32 3.2 47 18.55 22 2900 100 80
100-65-200 100 50 3.2 47 28.99 37 2900 100 65
100-65-250 100 80 3.2 51 42.74 55 2900 100 65
100-65-315 100 125 3.2 34 100.18 110 2900 100 65
125-125-125 140 20 4.5 38 20.08 22 2900 125 125
125-80-160 160 32 4.5 43 32.44 37 2900 125 80
125-100-200 200 50 4.5 59 46.18 55 2900 125 100
125-100-250 200 80 4.5 41 106.33 110 2900 125 100
150-125-250 200 20 2.8 51 21.37 22 1450 150 125
150-125-315 200 32 2.8 57 30.59 37 1450 150 125
150-125-400 200 50 2.8 56 48.66 55 1450 150 125
200-150-250 400 20 3.2 68 32.06 37 1450 200 150
200-150-315 400 32 3.5 66 52.84 75 1450 200 150
200-150-400 400 50 3.8 52 104.8 110 1450 200 150
250-200-400 600 50 4 47 173.92 185 1450 250 200

Conditii de munca

Calibru 20 - 300 mm
Temperatura de functionare - 120℃ - 320℃
Domeniul debitului 3m³/h - 800m³/h
Gama capului 12,5m - 130m
Gama de materiale 304,304L,316L,2205/904L,TA2,Hc276
Standard de proiectare HG/T2730,SH/T3148,API685
