Câmp de aplicare
Medicină biologică, petrochimie, minerit, metalurgie, tipărire și vopsire textile, electricitate, alimentație, fabricarea hârtiei. galvanizare, epurare ape uzate, coș
tratarea gazelor, energie nouă, materiale noi și alte industrii.
Utilizarea pompei
Potrivit pentru transportul de particule solide sau cu conținut de fibre, la temperatură joasă sau înaltă, neutru sau. lichid coroziv. Diverse temperaturi și concentrații ale soluției alcaline, diverse soluții de sare, toate tipurile de petrol lichid și produse chimice, compuși organici și
alte materiale și produse corozive.
Instrucțiuni de proiectare
Pompa pentru procese chimice din seria NH este cel mai recent produs de pompă înlocuit de seria IH. Parametrul de performanță și desenul de rată sunt identice cu cele ale seriei IH. Pompa a executat standardul GB/T5662 < The Marks. Performanța și specificațiile pompei centrifuge cu aspirație finală cu direcție axială (16 bar )> .cu foarte interschimbabile pentru pompa generală de piese de schimb. Cinci suporturi de specificații ale pompei pot acoperi pompe cu specificații de serie completă.
Se poate alege garnitura sau etansare mecanica in functie de cererea clientului. Sigiliile mecanice pot alege o singură față (capăt), față dublă (capăt), față echilibrată, e sau față dezechilibrată. Rotorul poate fi proiectat cu tip deschis sau semi-deschis. Poate transfera anumite fibre sau particule lichide. Este
în general o pompă centrifugă chimică standard în câmpuri chimice fine.

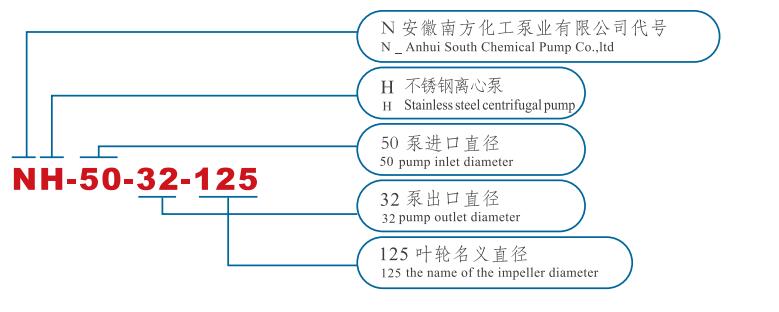

| Model nr | Capacitate debit (m³/h) | Capul pompei (m) | NPSH r (m) | Eficiență (%) | Puterea motorului (KW) | Viteza de rotație (r/min) | Diametru (mm) | |
| Intrare | priza | |||||||
| NH40 - 25 - 125 | 4 | 22 | 2 | 40 | 1.5 | 2900 | 40 | 25 |
| 6 | 20 | |||||||
| 8 | 18.5 | |||||||
| 2 | 5.5 | 2 | 34 | 0.55 | 1450 | |||
| 3 | 5 | |||||||
| 4 | 4.5 | |||||||
| NH40 - 25 - 160 | 4 | 34 | 2 | 30 | 2.2 | 2900 | 40 | 25 |
| 6 | 32 | |||||||
| 8 | 28 | |||||||
| 2 | 9 | 2 | 27 | 0.55 | 1450 | |||
| 3 | 8 | |||||||
| 4 | 7 | |||||||
| NH40 - 25 - 200 | 4 | 52 | 2 | 26 | 4 | 2900 | 40 | 25 |
| 6 | 50 | |||||||
| 8 | 48 | |||||||
| 2 | 13.5 | 2 | 20 | 0.75 | 1450 | |||
| 3 | 12.5 | |||||||
| 4 | 12 | |||||||
| NH50 - 32 - 125 | 10 | 22 | 3 | 52 | 2.2 | 2900 | 50 | 32 |
| 12.5 | 20 | |||||||
| 15 | 18.5 | |||||||
| 5 | 5.5 | 3 | 45 | 0.55 | 1450 | |||
| 6.3 | 5 | |||||||
| 8 | 4.6 | |||||||
| NH50 - 32 - 160 | 10 | 33 | 3.5 | 38 | 4 | 2900 | 50 | 32 |
| 12.5 | 32 | |||||||
| 15 | 28 | |||||||
| 5 | 8.6 | 3.5 | 35 | 0.55 | 1450 | |||
| 6.3 | 8 | |||||||
| 8 | 7 | |||||||
| NH50 - 32 - 200 | 10 | 52 | 3.5 | 38 | 7.5 | 2900 | 50 | 32 |
| 12.5 | 50 | |||||||
| 15 | 48 | |||||||
| 5 | 13 | 3.5 | 33 | 1.1 | 1450 | |||
| 6.3 | 12.5 | |||||||
| 8 | 12 | |||||||
| NH50 - 32 - 250 | 10 | 82 | 3.5 | 38 | 11 | 2900 | 50 | 32 |
| 12.5 | 80 | |||||||
| 15 | 75 | |||||||
| 5 | 20.5 | 3.5 | 33 | 1.5 | 1450 | |||
| 6.3 | 20 | |||||||
| 8 | 19.5 | |||||||
| NH65 - 50 - 125 | 15 | 22 | 3.5 | 51 | 3 | 2900 | 65 | 50 |
| 25 | 20 | |||||||
| 30 | 18.5 | |||||||
| 7.5 | 5.5 | 3.5 | 48 | 0.55 | 1450 | |||
| 12.5 | 5 | |||||||
| 15 | 4.5 | |||||||
| NH65 - 50 - 160 | 15 | 33 | 3.5 | 56 | 5.5 | 2900 | 65 | 50 |
| 25 | 32 | |||||||
| 30 | 28 | |||||||
| 7.5 | 8.6 | 3.5 | 50 | 1.1 | 1450 | |||
| 12.5 | 8 | |||||||
| 15 | 7 | |||||||
| NH65 - 40 - 200 | 15 | 52 | 3.5 | 52 | 11 | 2900 | 65 | 40 |
| 25 | 50 | |||||||
| 30 | 48 | |||||||
| 7.5 | 13 | 3.5 | 46 | 1.5 | 1450 | |||
| 12.5 | 12.5 | |||||||
| 15 | 12 | |||||||
| NH65 - 40 - 250 | 15 | 82 | 3.5 | 36 | 18.5 | 2900 | 65 | 40 |
| 25 | 80 | |||||||
| 30 | 78 | |||||||
| 7.5 | 20.5 | 3.5 | 32 | 3 | 1450 | |||
| 12.5 | 20 | |||||||
| 15 | 19.5 | |||||||
| NH65 - 40 - 315 | 15 | 127 | 3.5 | 38 | 30 | 2900 | 65 | 40 |
| 25 | 125 | |||||||
| 30 | 123 | |||||||
| 7.5 | 33 | 3.5 | 35 | 5.5 | 1450 | |||
| 12.5 | 32 | |||||||
| 15 | 30 | |||||||
| NH80 - 65 - 125 | 40 | 22 | 4 | 60 | 5.5 | 2900 | 80 | 65 |
| 50 | 20 | |||||||
| 60 | 18.5 | |||||||
| 20 | 5.5 | 4 | 55 | 1.1 | 1450 | |||
| 25 | 5 | |||||||
| 30 | 4.6 | |||||||
| Model nr | Capacitate debit (m³/h) | Capul pompei (m) | NPSH r (m) | Eficiență (%) | Puterea motorului (KW) | Viteza de rotație (r/min) | Diametru (mm) | |
| Intrare | priza | |||||||
| NH80 - 65 - 160 | 40 | 33 | 4 | 62 | 11 | 2900 | 80 | 65 |
| 50 | 32 | |||||||
| 60 | 28 | |||||||
| 20 | 8.6 | 4 | 60 | 1.5 | 1450 | |||
| 25 | 8 | |||||||
| 30 | 7 | |||||||
| NH80 - 50 - 200 | 40 | 52 | 4 | 63 | 15 | 2900 | 80 | 50 |
| 50 | 50 | |||||||
| 60 | 48 | |||||||
| 20 | 13 | 4 | 57 | 2.2 | 1450 | |||
| 25 | 12.5 | |||||||
| 30 | 12 | |||||||
| NH80 - 50 - 250 | 40 | 82 | 4 | 60 | 22 | 2900 | 80 | 50 |
| 50 | 80 | |||||||
| 60 | 78 | |||||||
| 20 | 20.5 | 4 | 53 | 4 | 1450 | |||
| 25 | 20 | |||||||
| 30 | 19.5 | |||||||
| NH80 - 50 - 315 | 40 | 127 | 4 | 50 | 45 | 2900 | 80 | 50 |
| 50 | 125 | |||||||
| 60 | 123 | |||||||
| 20 | 33 | 4 | 45 | 7.5 | 1450 | |||
| 25 | 32 | |||||||
| 30 | 30 | |||||||
| NH100 - 80 - 125 | 80 | 22 | 4.5 | 70 | 11 | 2900 | 100 | 80 |
| 100 | 20 | |||||||
| 120 | 18.5 | |||||||
| 30 | 5.5 | 4.5 | 67 | 1.5 | 1450 | |||
| 50 | 5 | |||||||
| 60 | 4.6 | |||||||
| NH100 - 80 - 160 | 80 | 33 | 4.5 | 70 | 15 | 2900 | 100 | 80 |
| 100 | 32 | |||||||
| 120 | 28 | |||||||
| 30 | 8.6 | 4.5 | 65 | 3 | 1450 | |||
| 50 | 8 | |||||||
| 60 | 7 | |||||||
| NH100 - 65 - 200 | 80 | 52 | 4.5 | 71 | 30 | 2900 | 100 | 65 |
| 100 | 50 | |||||||
| 120 | 48 | |||||||
| 30 | 13 | |||||||
| 50 | 12.5 | 4.5 | 60 | 4 | 1450 | |||
| 60 | 12 | |||||||
| NH100 - 65 - 250 | 80 | 82 | 4.5 | 70 | 45 | 2900 | 100 | 65 |
| 100 | 80 | |||||||
| 120 | 78 | |||||||
| 30 | 20.5 | 4.5 | 64 | 7.5 | 1450 | |||
| 50 | 20 | |||||||
| 60 | 19.5 | |||||||
| NH100 - 65 - 315 | 80 | 127 | 4.5 | 60 | 75 | 2900 | 100 | 65 |
| 100 | 125 | |||||||
| 120 | 123 | |||||||
| 30 | 33 | 4.5 | 56 | 11 | 1450 | |||
| 50 | 32 | |||||||
| 60 | 30 | |||||||
| NH125 - 100 - 200 | 150 | 52 | 5 | 65 | 55 | 2900 | 125 | 100 |
| 200 | 50 | |||||||
| 240 | 48 | |||||||
| 75 | 13 | 5 | 60 | 11 | 1450 | |||
| 100 | 12.5 | |||||||
| 120 | 12 | |||||||
| NH125 - 100 - 160 | 150 | 32 | 5 | 61 | 30 | 1450 | ||
| NH125 - 100 - 250 | 150 | 82 | 5 | 68 | 75 | 2900 | 125 | 100 |
| 200 | 80 | |||||||
| 240 | 73 | |||||||
| 75 | 20.5 | 5 | 62 | 15 | 1450 | |||
| 100 | 20 | |||||||
| 120 | 19.5 | |||||||
| NH125 - 100 - 315 | 75 | 33 | 5 | 58 | 22 | 1450 | 125 | 100 |
| 100 | 32 | |||||||
| 120 | 30 | |||||||
| NH125 - 100 - 400 | 75 | 52 | 5 | 55 | 37 | 1450 | 125 | 100 |
| 100 | 50 | |||||||
| 120 | 48 | |||||||
| NH150 - 125 - 250 | 150 | 20.5 | 6 | 63 | 22 | 1450 | 150 | 125 |
| 200 | 20 | |||||||
| 240 | 19.5 | |||||||
| NH150 - 125 - 315 | 150 | 33 | 6 | 75 | 30 | 1450 | 150 | 125 |
| 200 | 32 | |||||||
| 240 | 30 | |||||||
| NH150 - 125 - 400 | 150 | 52 | 6 | 64 | 55 | 1450 | 150 | 125 |
| 200 | 50 | |||||||
| 240 | 48 | |||||||
| NH200 - 150 - 250 | 250 | 20.5 | 7 | 68 | 37 | 1450 | 200 | 150 |
| 400 | 20 | |||||||
| 460 | 19.5 | |||||||
| NH200 - 150 - 315 | 250 | 33 | 7 | 73 | 55 | 1450 | 200 | 150 |
| 400 | 32 | |||||||
| 460 | 30 | |||||||
| NH200 - 150 - 400 | 250 | 52 | 7 | 73 | 90 | 1450 | 200 | 150 |
| 400 | 50 | |||||||
| 460 | 48 | |||||||
| NH250 - 200 - 315 | 300 | 34 | 7 | 76 | 75 | 1450 | 250 | 200 |
| 600 | 32 | |||||||
| 750 | 28 | |||||||
Conditii de munca
| Diametrul pompei | 25 - 200 mm |
| Temperatura de lucru | - 20℃ - 165℃ |
| Gama de capacitate de debit | 0,8 m³/h - 400 m³/h |
| Gama capului pompei | 12,5m - 130m |
| Gama de materiale | 304/316/316L/904L/TA2/HC276 |
| Standard proiectat | GB/T5662, ISO2858, EN733 / DIN24255 |
